[PTC creo] 37 - 유성기어 어셈블리

안녕하세요. 오랜만에 인사드립니다.

​

거의 2년만에 게시글이네요ㅎㅎ..

​

그간 너무 게을렀던 저를 탓하며

​

앞으로는 자주 CREO와 인벤터,

​

시험과 관련된 정보들을 포스팅하겠습니다.

​

아무쪼록 봐주셔서 감사합니다.

​

오랜만에 들고온 주제는 바로 유성기어 어셈블리입니다.

​

​

얼마전 댓글에도 질문으로 달렸던 내용입니다.

​

기어 모델링은 이전 포스팅과 파트 파일 첨부로 대신하겠습니다.

​



[creo 3.0] 24 - 메커니즘 : 기어

 샘플 파일 다운로드



기어들은 최대한 규격에 맞게 모델링하려고했으나

지식이 부족해서 정확하지 않습니다..

하지만 메커니즘 구동에는 전혀 문제가 되지 않으니

양해 부탁드립니다.

​

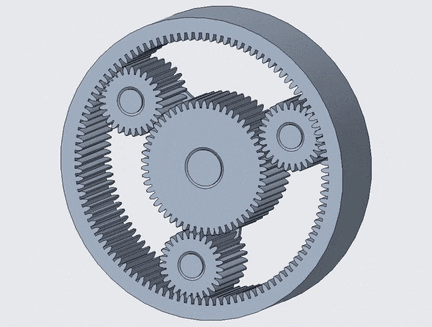

우선 영상 먼저 보겠습니다.

​



사실 기어 메커니즘에서 크게 벗어나는 것은 없습니다.

​

중요한 부분만 세부 설명을 좀 드리자면

​

​

링크를 먼저 핀구속을 시켜야하기때문에

기준이되는 축을 먼저 생성해주어야 합니다.

모델-기준-축을 클릭하고

CTRL을 누른 채로 두개 평면을 선택하면 축이 생성됩니다.

​

​

​

핀구속 할때 축을 선택하지않고 원통면을 선택한 이유는

축을 선택하면 1번에서 만든 기준 축이 선택이 됩니다.

따라서 원통면을 선택하는 것이 정신건강에 좋습니다.

​

​

2번에서 링크를 핀구속을 했기 때문에

고정을 추가 해줍니다.

(지금 보니 그냥 애초에 고정 구속을 줬어도 되었겠네요..)

​

내접기어와 태양기어의 옆면은 절대 동일 평면상에 있으면 안됩니다.

나중에 기어 구속을 줄때 축선택 하기가 굉장히 어려워집니다.

저는 2.5mm정도 이격을 주었습니다.

기어 구속할 때 각각의 기어에 맞는 지름을 입력합니다.

​

내접기어의 방향에 유의해야 합니다.

태양기어와 반대로 돌아야하기때문에

사진에 표시된 대로 방향을 바꿔줍니다.

​

​

---

​

오랜만에 포스팅이라 잘 되었는지 모르겠습니다.

궁금하신 것은 언제든지 물어보세요

댓글, 쪽지, 메일 최대한 빠르게 보고 답변드리겠습니다.

​

일주일내로 새로운 포스팅을 들고 찾아오겠습니다.

​

감사합니다.
