[Inventor] 5-스윕/코일/스레드

안녕하세요.

​

이번 포스팅에서는 스윕, 코일, 스레드 기능을 써보겠습니다.

​

각각 파이프, 스프링, 나사를 만드는 기능이고

​

스윕이나 코일은 응용해서 다양한 형상을 만들 수 있습니다.

​

우선 영상부터 보시죠!

​



아래는 영상에 대한 부연 설명입니다.

​

아래 내용만으로는 따라하기 어려우니 영상을 꼭 보고 오세요~

​

1. 스윕



​

스윕은 '경로를 따라서 단면을 쌓는다'는 느낌입니다.

​

그럼 두가지가 필요합니다.

​

'경로'와 '단면'

​

이 두가지만 스케치 해주면 됩니다.

​

​

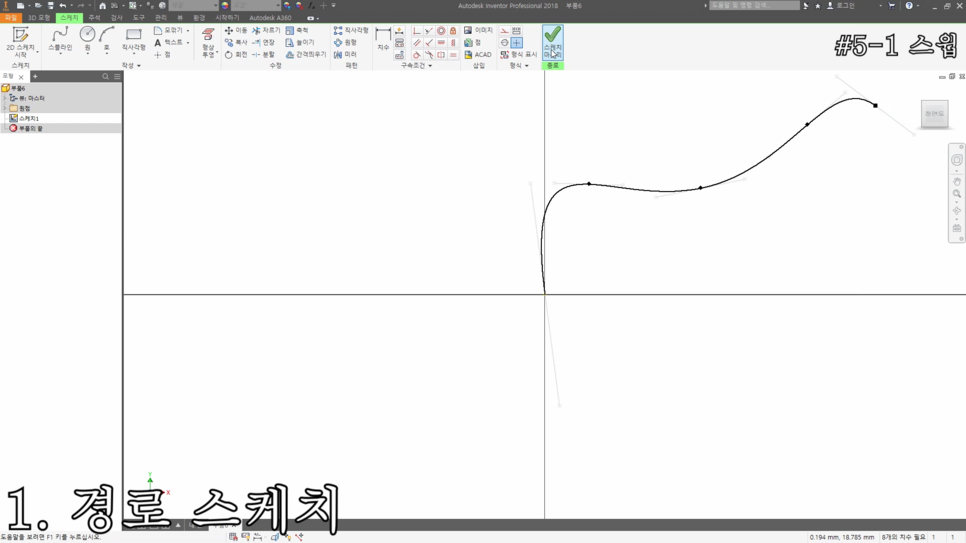

경로의 한쪽 끝은 왠만하면 기준 좌표계에 맞닿는 부분으로 하는게 좋습니다.

​

이유는 시작점을 아무데나 그리면

​

단면그릴때 정신건강에 해롭기 때문입니다.

​

​

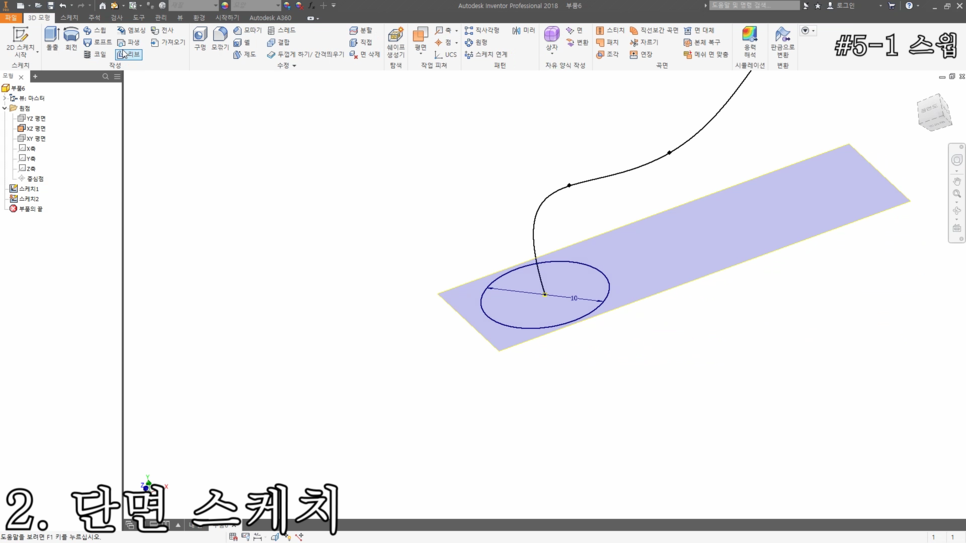

평면을 한 곳 잡고 2D 스케치로 단면을 그려줍니다.

​

그러면 지름 10짜리 원이 경로를 따라서 쌓아올려집니다.

​

​

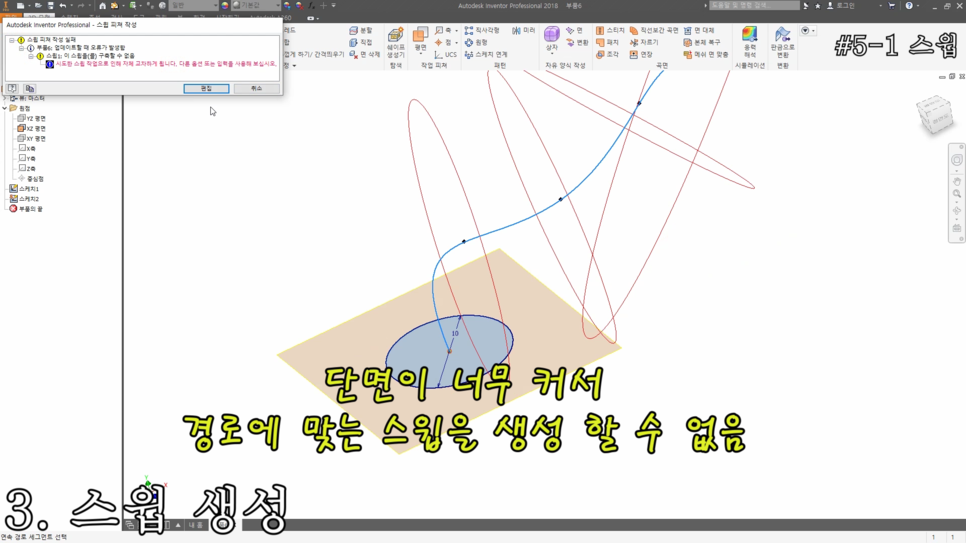

주의 할 점은 경로와 단면이 맞지 않아서

​

충돌이 생기는 경우입니다.

​

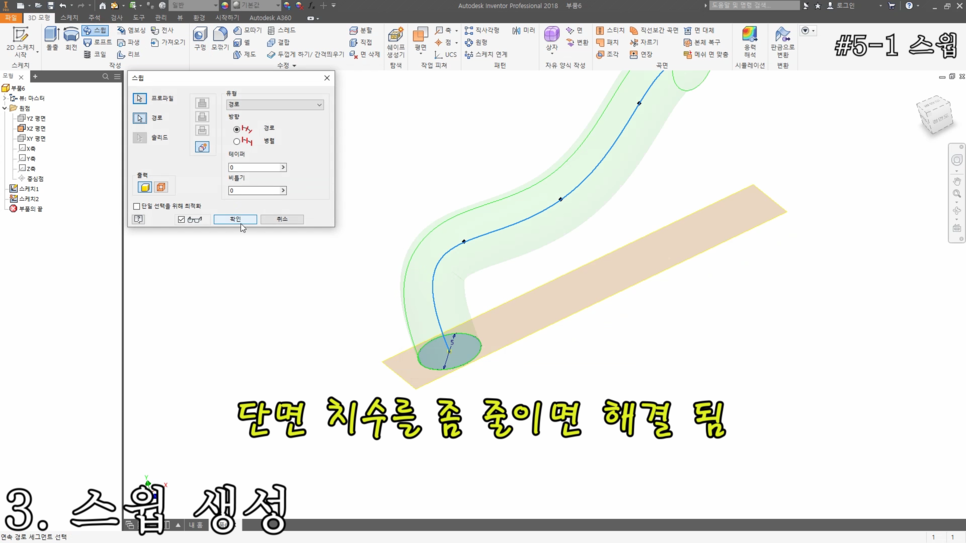

이런 경우에는 단면을 작게 하거나

​

경로의 굴곡을 좀 덜하게 하면 해결됩니다.

​

(보통은 도면을 갖고 하기때문에 마주치기 어려운 오류 메세지 입니다.)

​

​

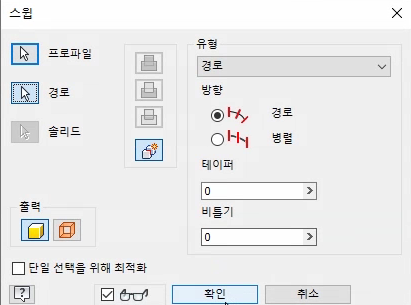

윕을 눌러주면 프로파일과 경로를 선택할 수 있습니다.

​

프로파일이나 경로 옆에 있는 화살표를 누르면

​

스케치를 선택할 수 있습니다.

​

각각에 맞는 스케치를 선택하면 옅은 초록색으로 미리보기가 생성됩니다.

​

미리보기가 안나온다면 뭐가 선택이 안됬다거나

​

스케치가 잘못된 경우입니다.

​

2. 코일



코일은 CREO에서 '헬리컬 스윕'이라고 하는 기능입니다.

​

말그대로 코일같은 나선형 형상을 만드는 기능입니다.

​

코일도 두가지가 필요합니다.

​

'나선축'과 '단면'

​

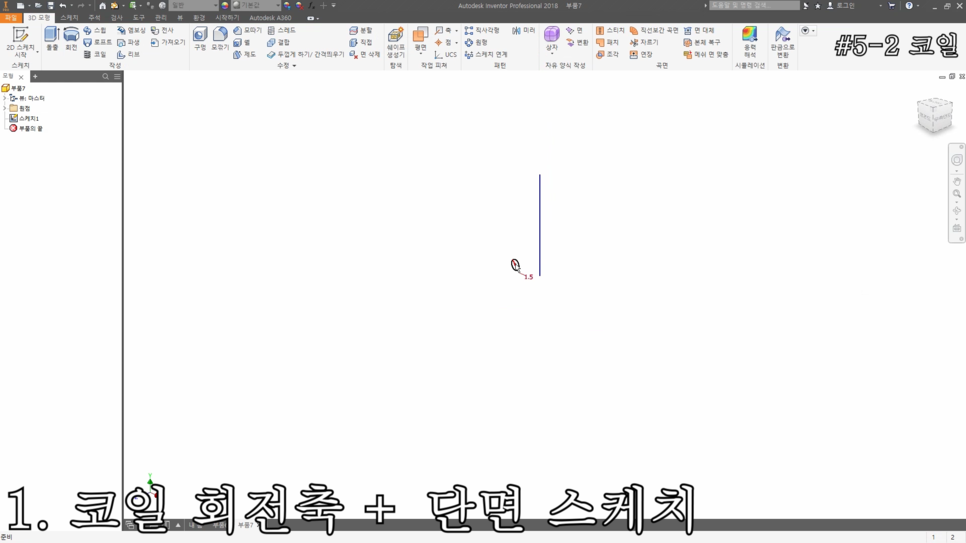

이런식으로 먼저 나선축과 단면을 스케치 합니다.

​

단면이 축을 휘감고 올라간다고 생각하면 됩니다.

​

​

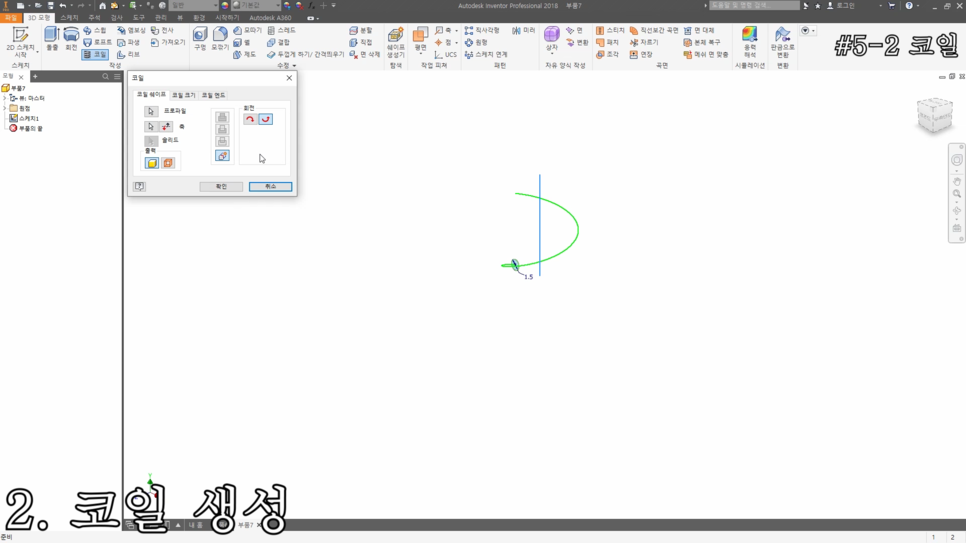

코일을 누르면 마찬가지로 축과 단면(프로파일)을 선택합니다.

​

그러면 1회전짜리 나선이 생깁니다.

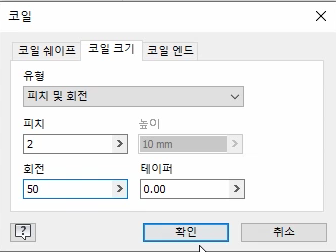

코일 크기 탭에가면 피치와 회전수를 선택할 수 있습니다.

​

피치와 회전수는 규격 혹은 설계 사양에 맞는 치수를 넣으면 됩니다.

(* 피치 = 층 간격, 회전수 = 층수)

​

3. 스레드



스레드 기능은 나사를 만드는 기능입니다.

​

나사 뿐만아니라 탭구멍도 매우 손쉽게 모델링 해줍니다.

​

이전 CREO 설명 포스팅에서는

​

코일 기능으로 원통을 깍았지만

​

여기서는 그냥 스레드 기능으로 대체하겠습니다.

스레드는 별 거 없습니다.

​

원통이나 구멍에 옆면을 선택하고

​

스레드를 눌러주면 바로 저렇게 모양이 생성됩니다.

​

이 기능을 굳이 소개하는 이유는

​

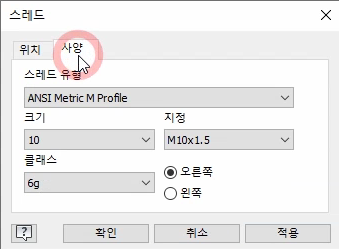

이렇게 사양을 따로 결정할 수 있고

​

이 정보는 도면 작업에 유용하게 사용 됩니다.

​

---



오늘 준비한 내용은 여기까지입니다.

​

쉬운것 같으면서도 어려운 기능이라

​

궁금한게 많으 실 수 있습니다.

​

댓글, 쪽지, 메일 어느 쪽이든 괜찮으니

​

궁금한건 물어보세요~

​

감사합니다.
