#12 FreeCAD 외부 형상 참조(External Geometry)로 기존 형상 기준 잡기

오늘 나오는 단축키
- G, X: 외부 형상 참조(External Geometry)



안녕하세요. 줌석입니다.

이번 포스팅에서는 이미 만들어진 형상의 모서리를 새 스케치 안으로 가져와 참조선으로 쓰는

외부 형상 참조 기능을 다뤄보겠습니다.

다른 캐드에서는 보통 형상을 만들면 자동으로 참조 관계가 잡히는데, FreeCAD에서는 이 과정을 직접 눌러줘야 합니다.

1. 깔판 준비

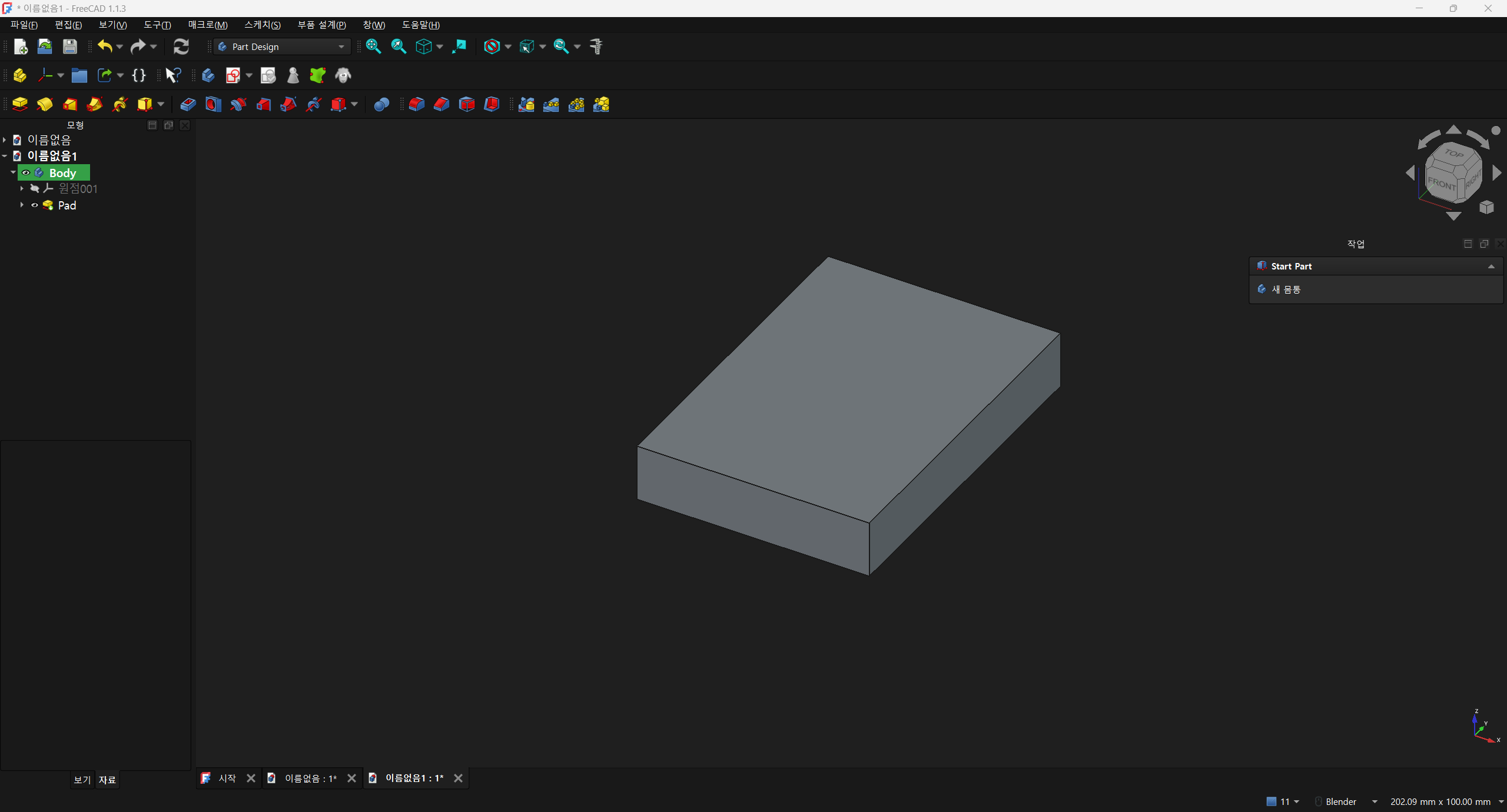

먼저 연습용으로 네모난 깔판 하나를 만들어뒀습니다.



2. 새 스케치

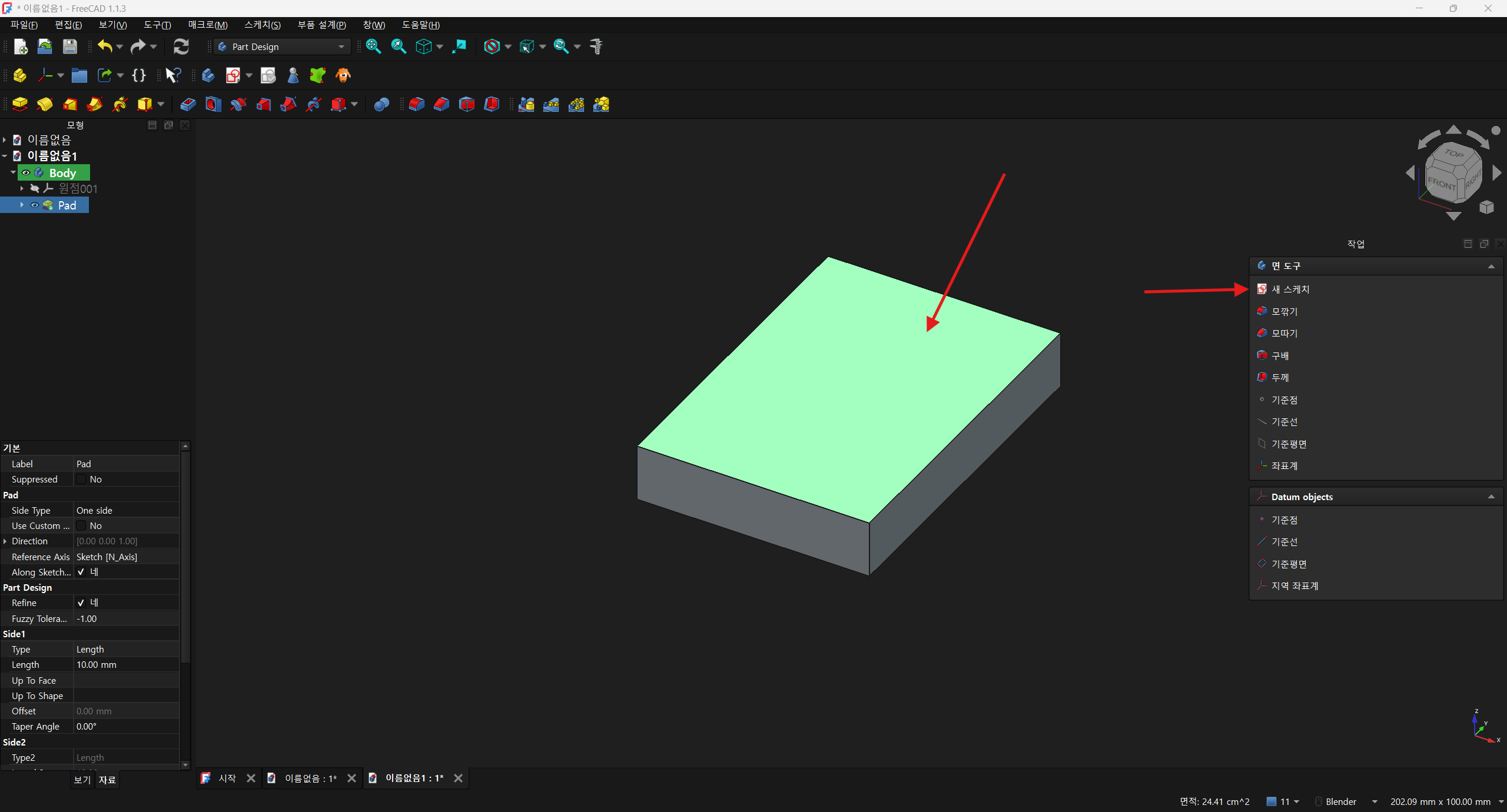

깔판 윗면을 클릭해서 고르고, 새 스케치를 눌러 그 면 위에서 스케치를 시작했습니다.



3. 외부 형상 참조

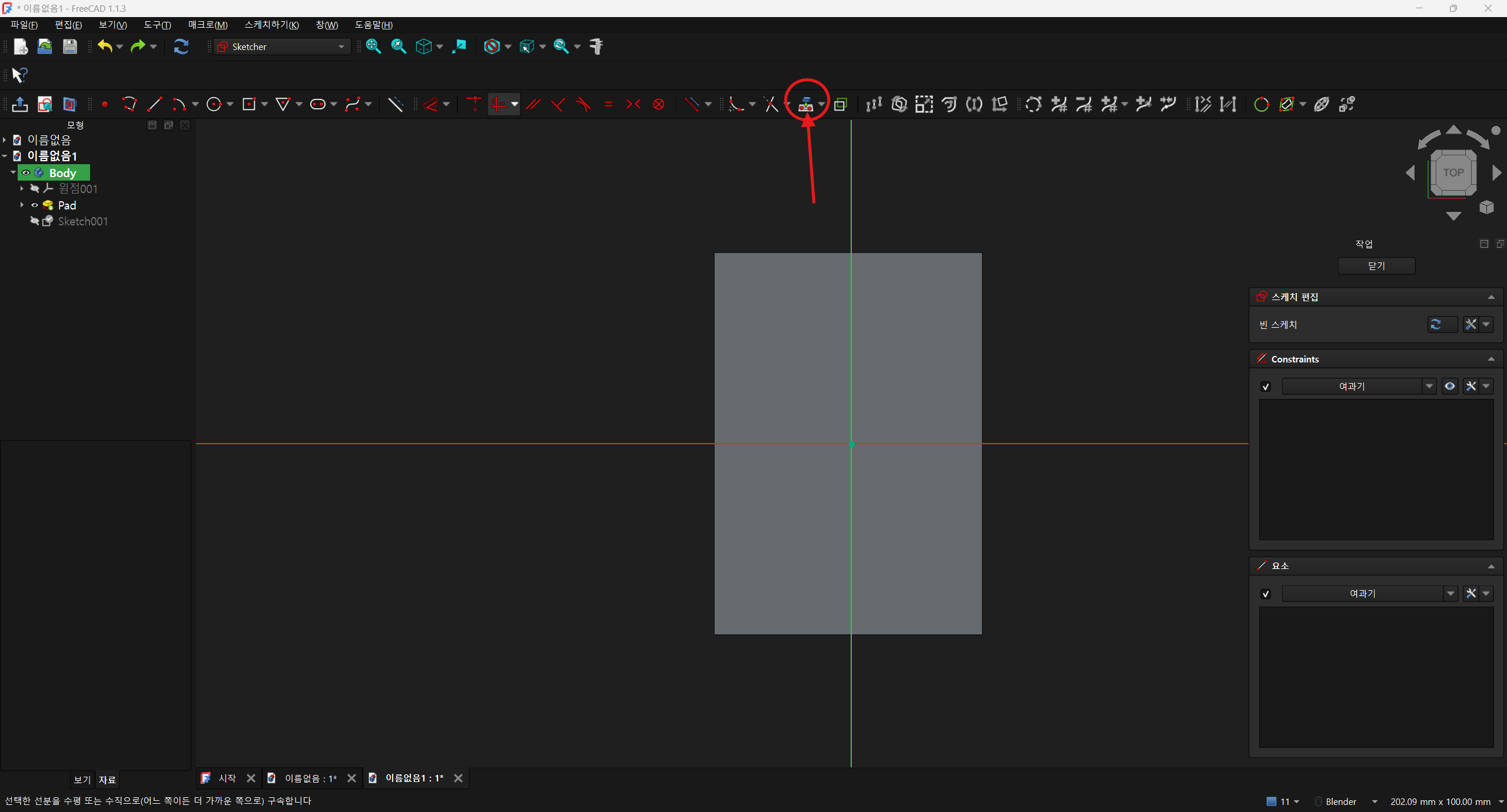

스케치 안에서 외부 형상 참조 아이콘 위치를 찾았습니다.

이 기능을 쓰다 보니 단축키 G, X를 많이 쓰게 되네요.

다른 캐드에서는 보통 자동으로 기존 형상을 참조하는데, FreeCAD에서는 이렇게 직접 눌러서 가져와야 합니다.
무료 버전의 한계군요..



4. 선 하나 참조

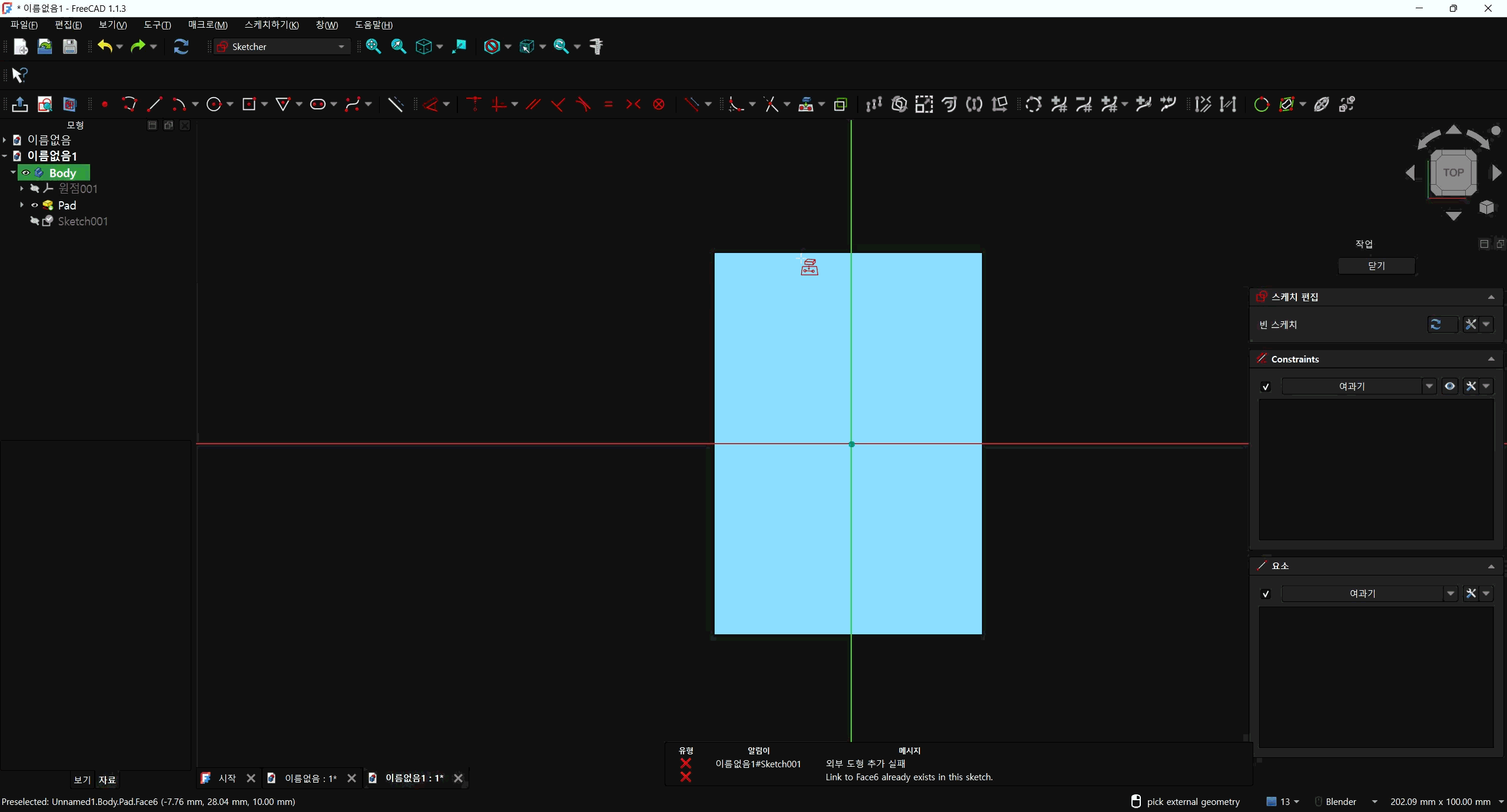

참조하고 싶은 선을 클릭하면, 보조선 형태로 그 선이 추출됩니다.



5. 면 전체로 참조

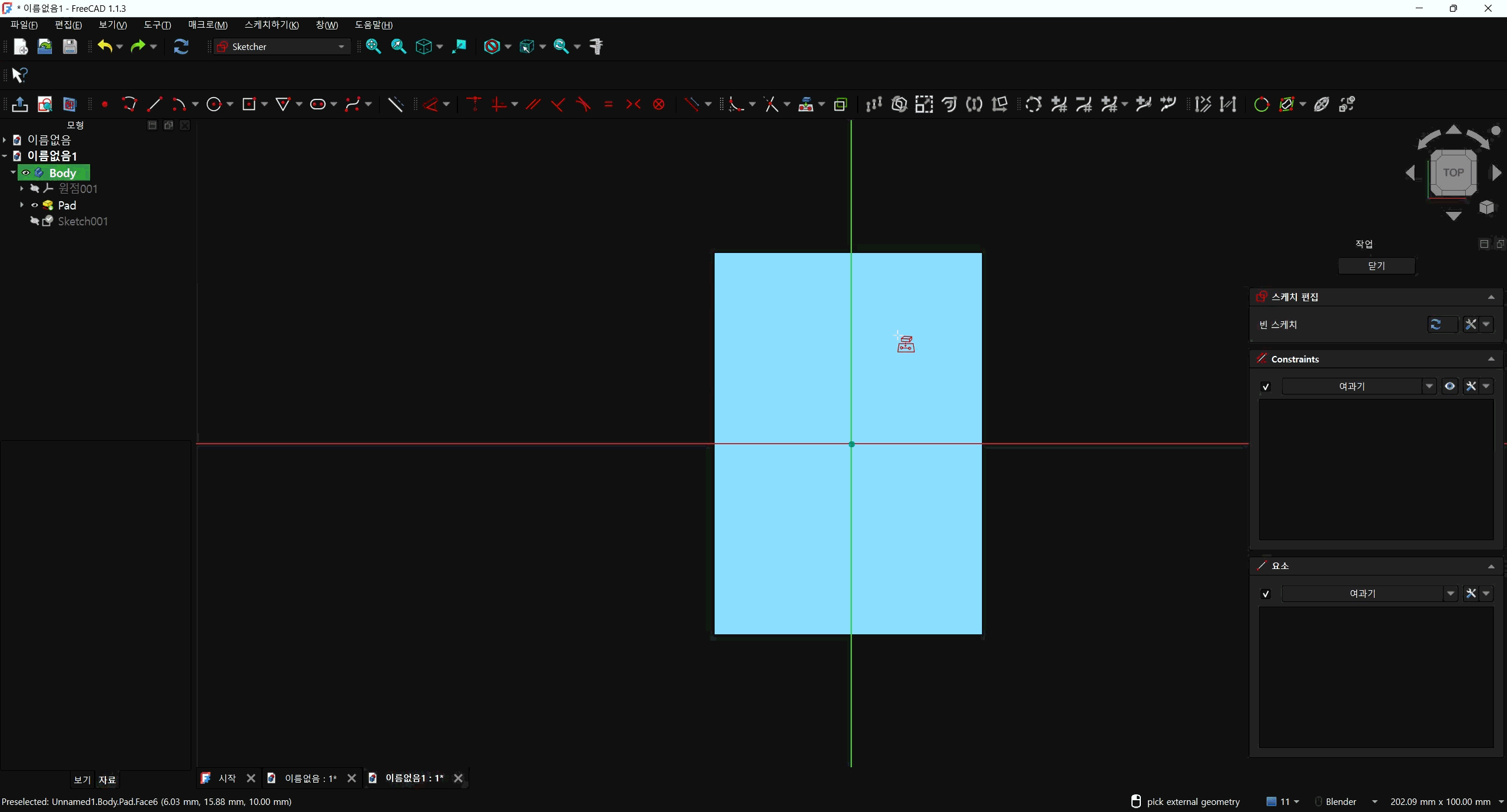

이번엔 선 대신 면 전체를 선택하면,

실루엣 전체가 한꺼번에 보조선으로 생성됩니다.



6. 원 그리기

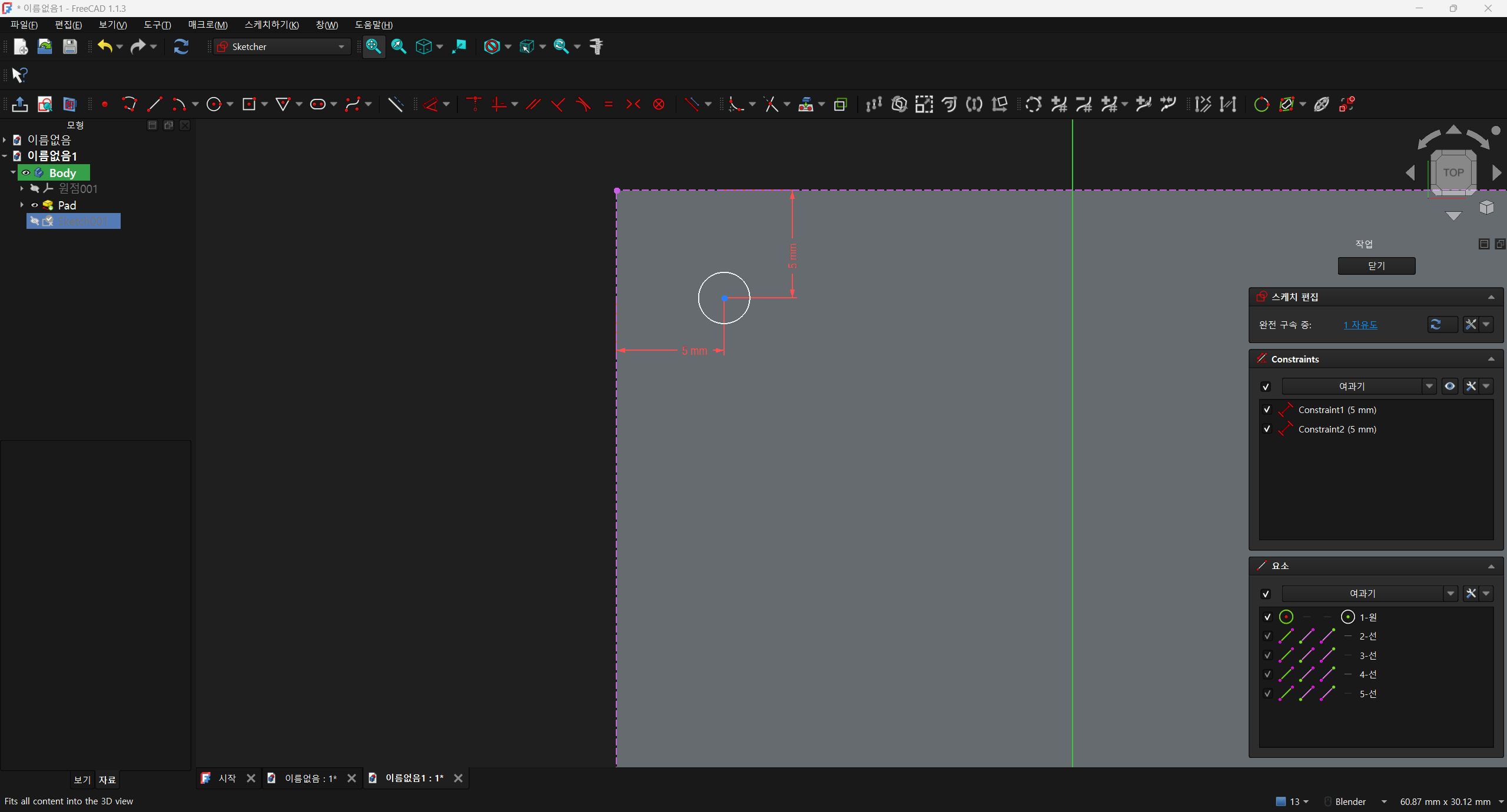

이렇게 가져온 참조선에 치수를 걸어서, 왼쪽·위쪽 모서리로부터 각각 5mm 떨어진 위치에 원을 하나 그렸습니다.

이제 눈대중이 아니라 이미 만들어진 형상을 기준으로 정확한 위치에 스케치를 잡을 수 있게 됐습니다.



오늘은 이렇게 외부 형상 참조로 이미 만들어진 형상의 모서리를 기준 삼아 새 스케치를 그리는 법을 살펴봤습니다.

다음 글에서는 기본 평면 말고 원하는 위치에 나만의 기준 평면을 만드는 Datum 평면을 다뤄보겠습니다.
