#6 FreeCAD 오목 자리(컷)로 판에 구멍 뚫기

안녕하세요. 줌석입니다.

이번 포스팅에서는 지난 글에서 만든 판에 구멍을 하나 더 뚫어보겠습니다.

1. 다른 캐드의 컷(Cut), FreeCAD에서는 오목 자리

다른 CAD에서 보통 컷(Cut)이라고 부르는 이 기능을, FreeCAD에서는 오목 자리라고 부릅니다.

깔판이 스케치를 밀어서 채우는 거라면, 오목 자리는 반대로 파내는 겁니다.

영어로 된 튜토리얼에서 자주 보이는 Pocket이 바로 이 오목 자리입니다.

2. 판 윗면에 스케치 하나 더 그리기

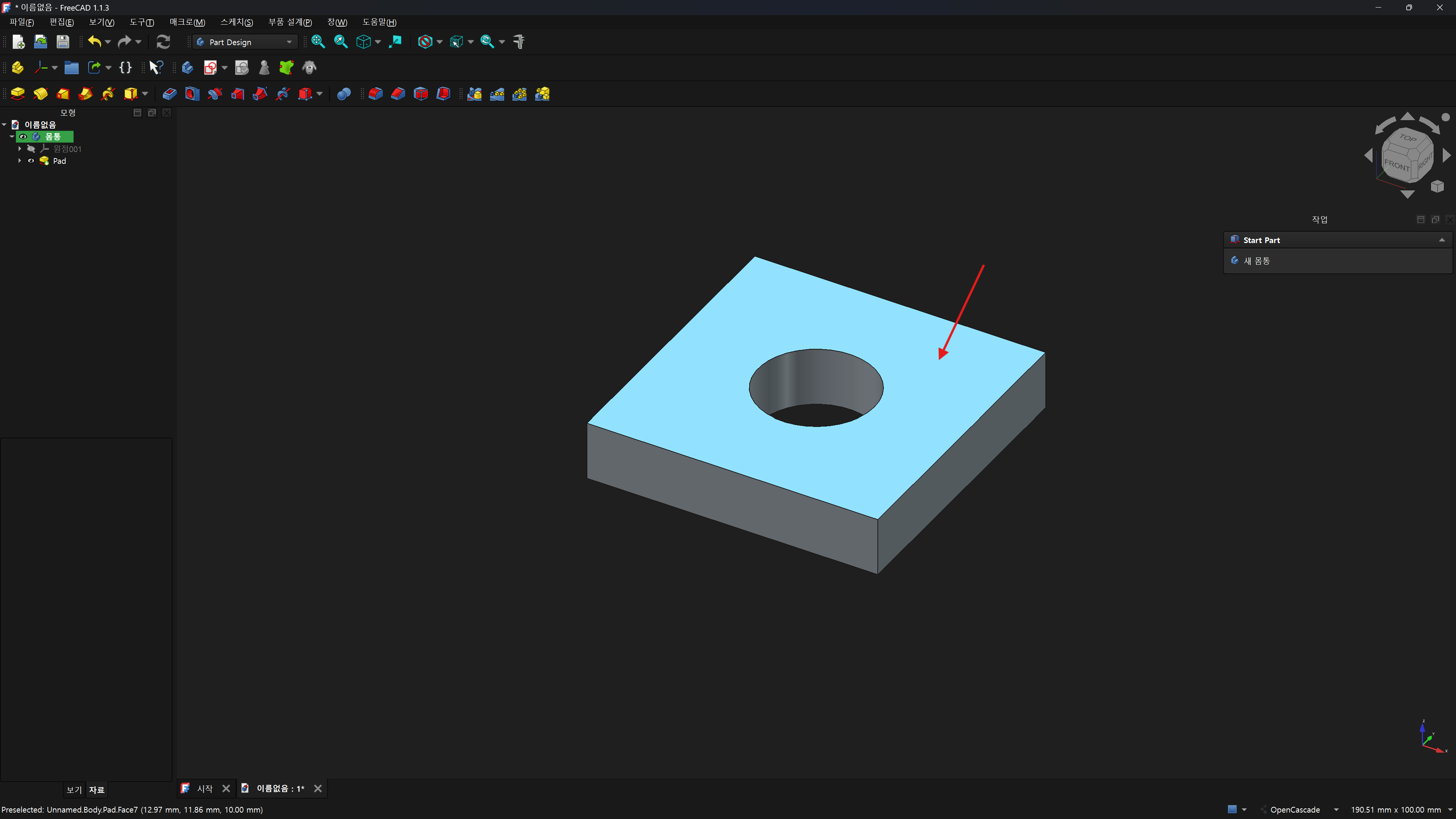

구멍을 뚫을 판의 윗면을 선택했습니다.

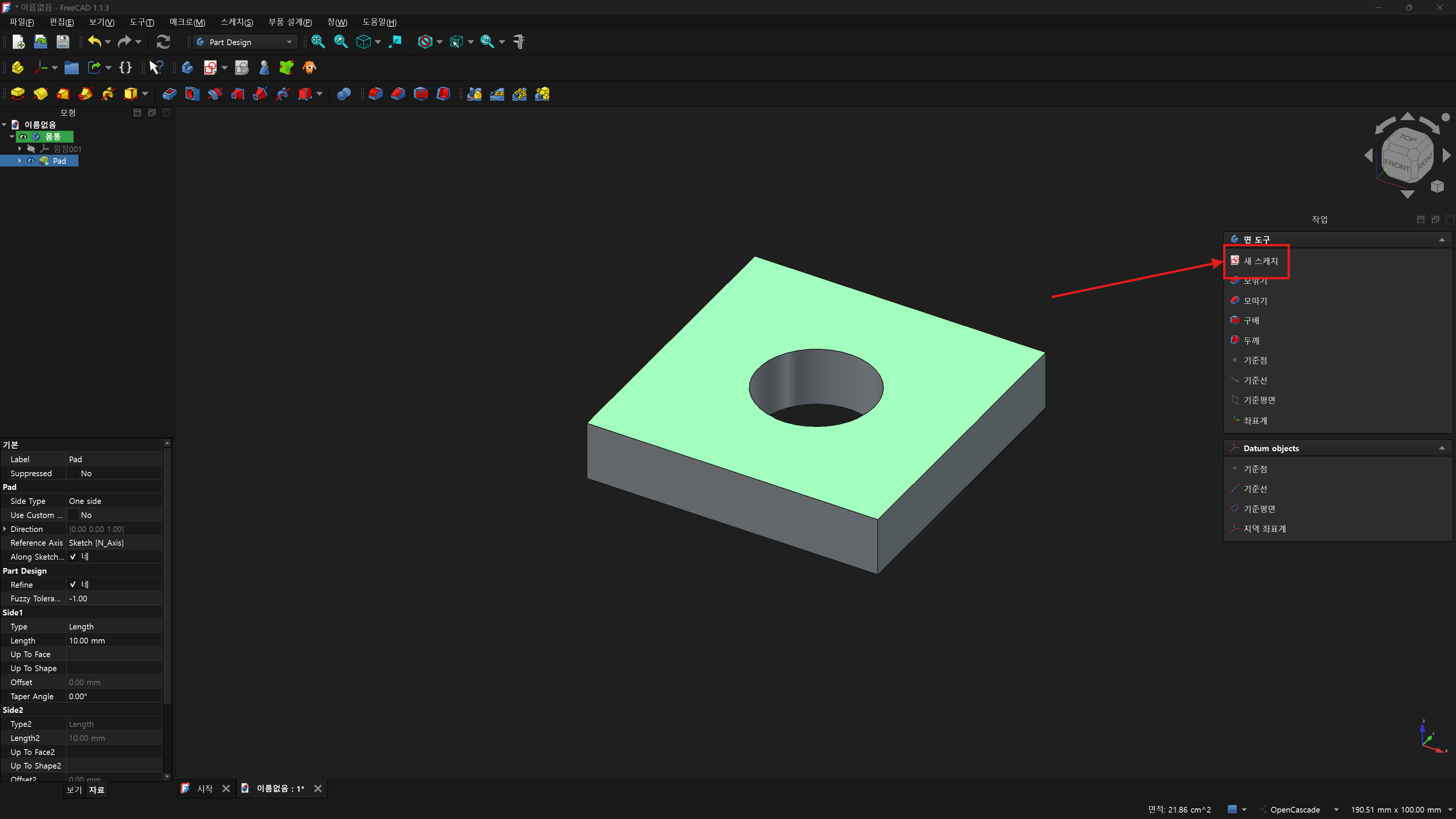

이 상태에서 새 스케치를 누르면 선택한 면 위에 바로 스케치 편집 화면이 열립니다.



가운데 구멍과 겹치지 않는 자리에 원을 그리고, 반지름과 위치까지 치수 구속을 줘서 완전 구속으로 맞췄습니다.



3. 오목 자리로 파내기

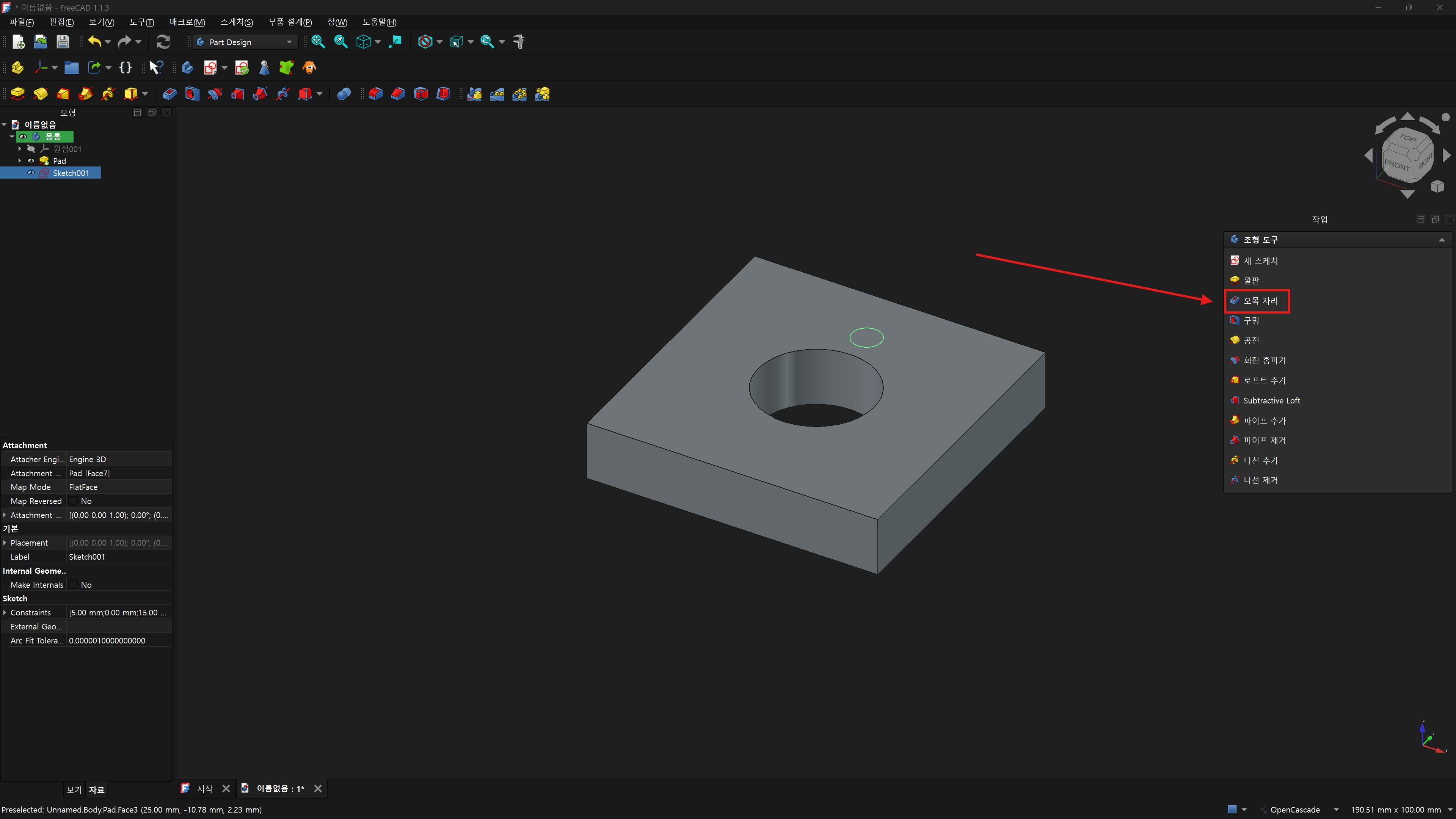

스케치를 닫고 나와서, 오른쪽 작업 패널의 조형 도구 목록에서 오목 자리를 눌렀습니다.

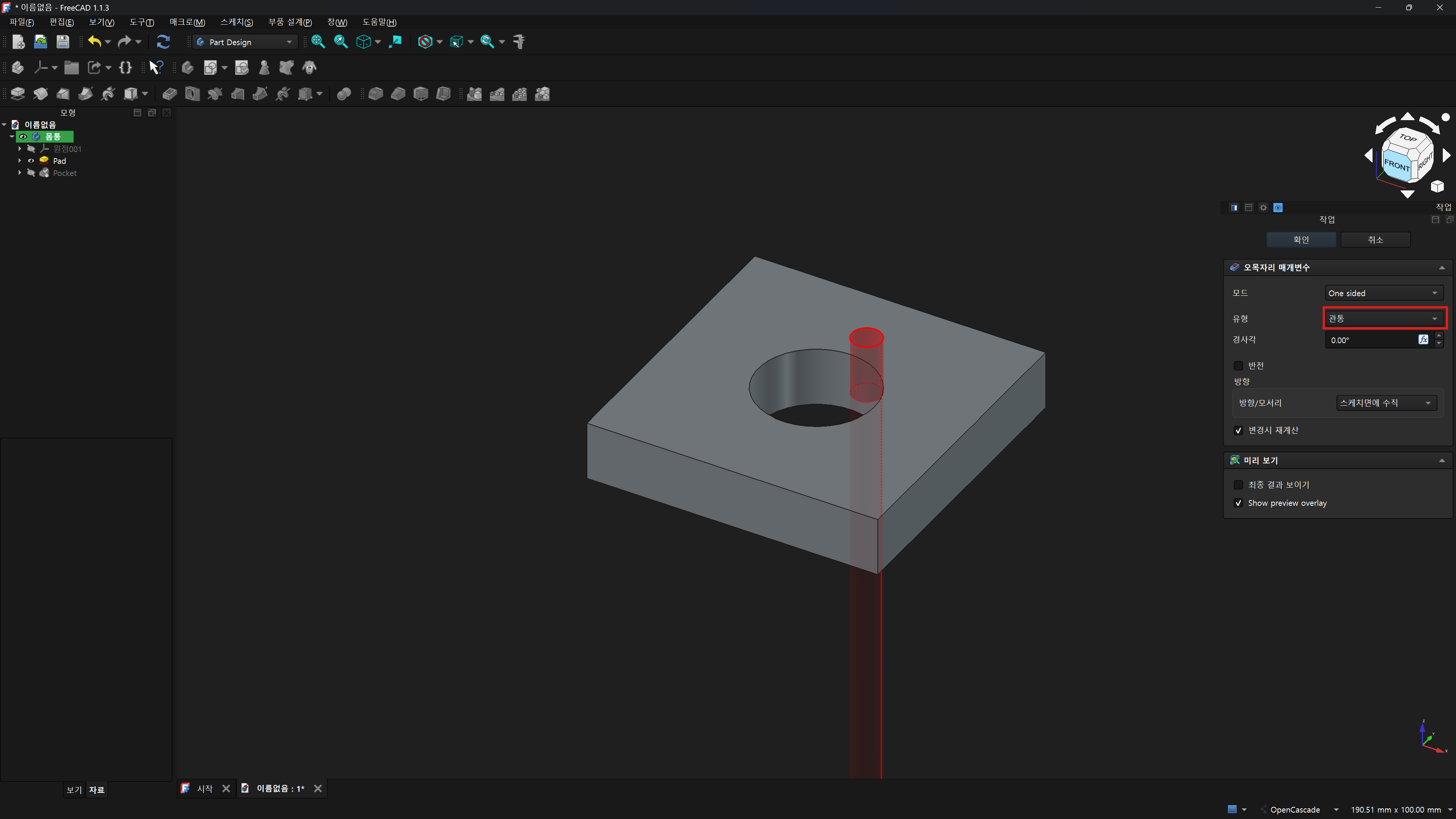

유형을 치수 대신 관통으로 바꿨습니다.

관통으로 두면 깊이 값을 따로 안 넣어도 판을 완전히 뚫고 지나갑니다.



4. 완성된 모습

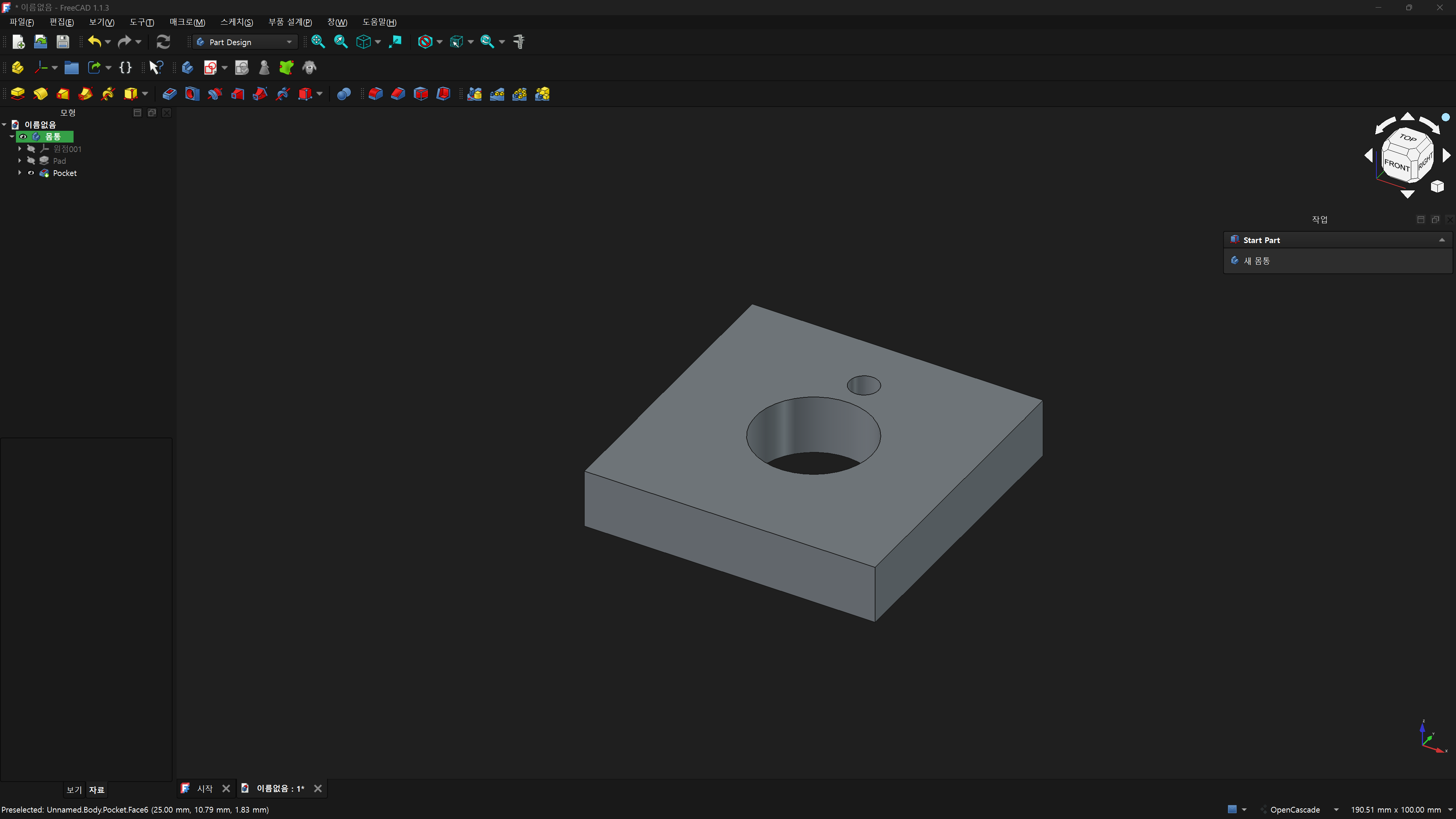

확인을 누르면 가운데 큰 구멍 옆에 작은 구멍이 하나 더 뚫린 판이 됩니다.



오늘은 이렇게 오목 자리로 구멍을 하나 더 뚫어봤습니다.

다음 글에서는 이 모서리들을 모깎기와 모따기로 다듬어보겠습니다.
